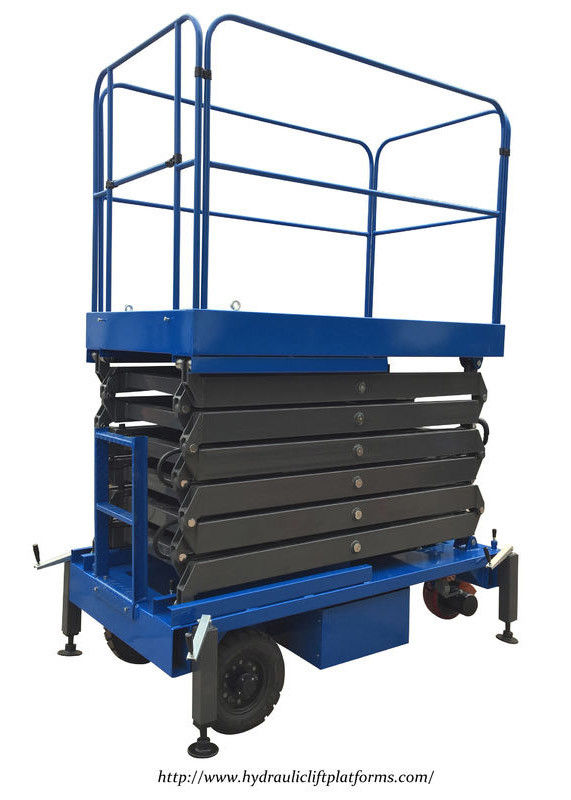

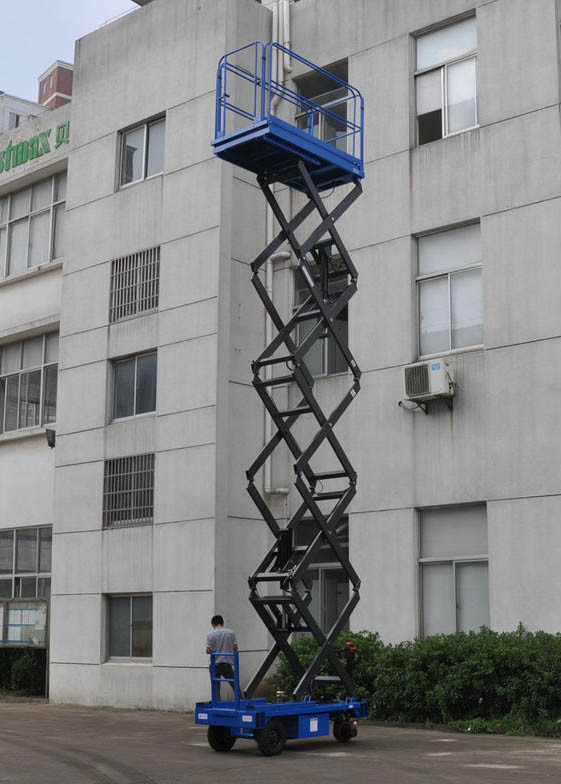

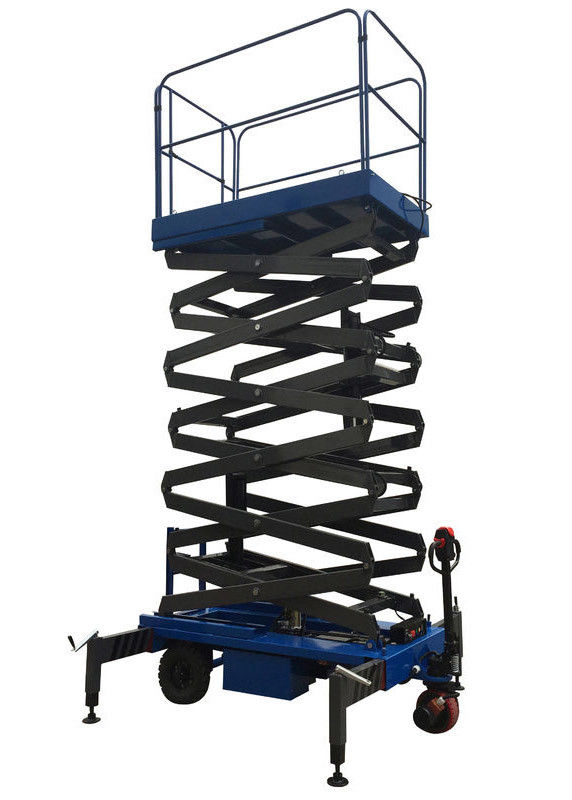

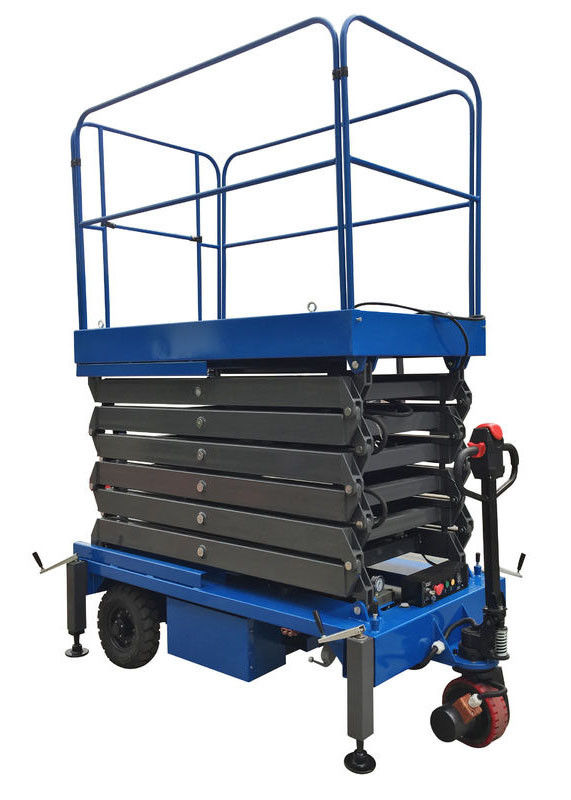

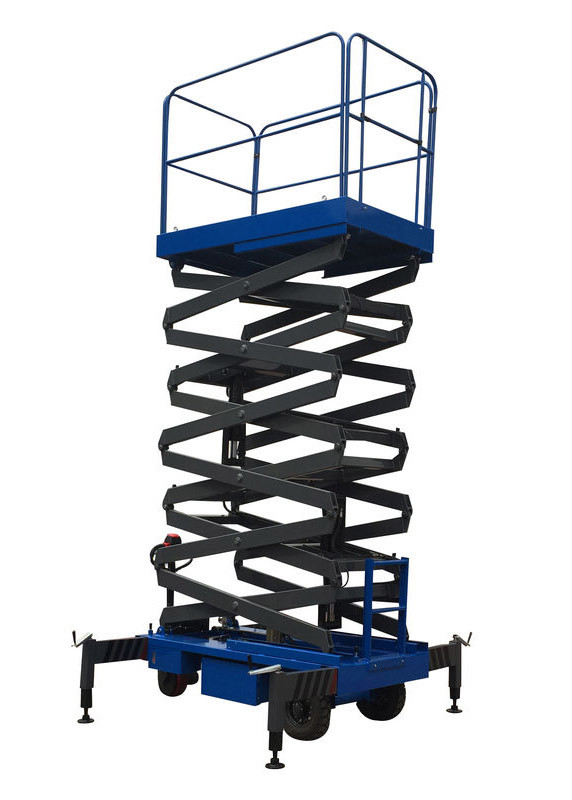

8m 작업 높이 망간제철 모바일 시저 리프트 전기 당기는 부하 용량 450kg

자재 취급용 전기 유압식 이동식 가위 리프트 망간강

설계 세부 정보

설명: 컴팩트한 디자인으로 좁은 통로나 공간에서의 작업에 이상적입니다. 이 전동 유압식 엘리베이터는 더 강하고 견고한 망간강으로 제작되었습니다. 모터 장치와 테이블을 당기고, 밀고, 조종하기 위한 스프링 견인 핸들을 사용하여 인력을 크게 절약할 수 있습니다. 주로 공항, 컨벤션 및 전시 센터, 호텔, 슈퍼마켓, 공장, 창고, 역, 부두, 역 및 기타 장소에서 자재 취급 또는 고정 또는 건설에 사용되는 단독 작업자에게 적합합니다.

매개변수:

기술적 특성

작동 원리: (1) 리프팅 동작을 지원하는 전기 제어 유압 시스템. (2) 이동 동작을 지원하는 4개의 고정 바퀴

모든 부품은 사용된 재료의 항복 강도의 절반을 초과하지 않도록 설계되었습니다.

엘리베이터에는 하강 속도를 제어하기 위한 과부하 밸브와 느린 하강 밸브가 장착되어 있습니다. 롤러 상단, 벨로우즈, 볼 상단 등과 같은 많은 추가 기능을 장착할 수 있습니다.

유압 시스템

유압 장치는 다람쥐 케이지 유도 모터, 고압 기어 펌프, 솔레노이드 밸브가 있는 분배기 및 시동 밸브, 고도로 보상된 VSC 하강 밸브로 구성됩니다.

기계 부품

상부 및 하부 섀시는 대형화됩니다. 상부 섀시 도금은 최소 6mm 두께의 매끄러운 금속판입니다.

전기 캐비닛 및 시스템과 유압 기어는 섀시에 장착됩니다.

리프팅 암

판은 롤러 베어링에 의해 안내되는 리프팅 암에 직접 작용하는 2개의 단동 유압 잭을 작동시켜 들어올리고 내립니다.

전기 부품

전원 공급 장치는 380V, 50Hz, 삼상, 4선입니다. 기본 섀시 아래에 설치된 공급 장치는 다음으로 구성됩니다.

- 전기 캐비닛,

- 전원 및 제어 케이블,

- 제어 시스템,

- 작동 및 안전 스위치 기어

모든 강철 튜브 케이블 콘센트는 절연 페룰로 보호됩니다.

전기 캐비닛

모든 전기 및 전자 제어, 규제 및 기타 장비는 IP 55의 보호 지수를 가진 이 캐비닛에 배치됩니다. 편리하고 쉬운 유지 보수 및 작동을 위한 측면 개방 서랍. 충분히 큰 루버는 통풍을 잘 제공합니다.

캐비닛은 다음으로 구성됩니다.

- 단상 작동을 방지하는 퓨즈가 있는 주 삼극 절연 스위치,

- 주 접촉기-회로 차단기,

- 엘리베이터 테이블 작동에 사용되는 접촉기 및 릴레이,

- 모터 펌프 장치의 자기/열 보호,

- 저 제어 전압(24V)을 공급하는 변압기

제어 버튼 박스

제어 버튼 박스는 편리하고 제어를 위해 지면과 플랫폼 모두에 있습니다. 많은 명령, 잠금 장치, 비, 습기 및 먼지로부터의 보호 기능이 있습니다.

상자는 다음으로 구성됩니다.

- 1 전압 존재 램프,

- ON/OFF 버튼,

- UP 및 DOWN 버튼,

- 올리고 내리는 동작에만 작용하는 비상 정지 푸시 버튼

주의 사항

• 보조 하강 시스템
• 실린더용 파열 방지 장치
• 과부하 안전 보호 장치
•  나사식 지지 레벨링 장치
• 방우 제어 캐비닛
• 비상 정지 버튼

CHEN LIFT 전동 가위 리프트를 선택해야 하는 이유?
· 고품질 제품
· 합리적인 가격
· 쉬운 결제 방식
· 적시 배송
· 좋은 애프터 서비스
· 고객 중심 접근 방식
· 1년 보증

읽어주셔서 감사합니다. 문의를 환영합니다. 최대한 빨리 답변드리겠습니다.
